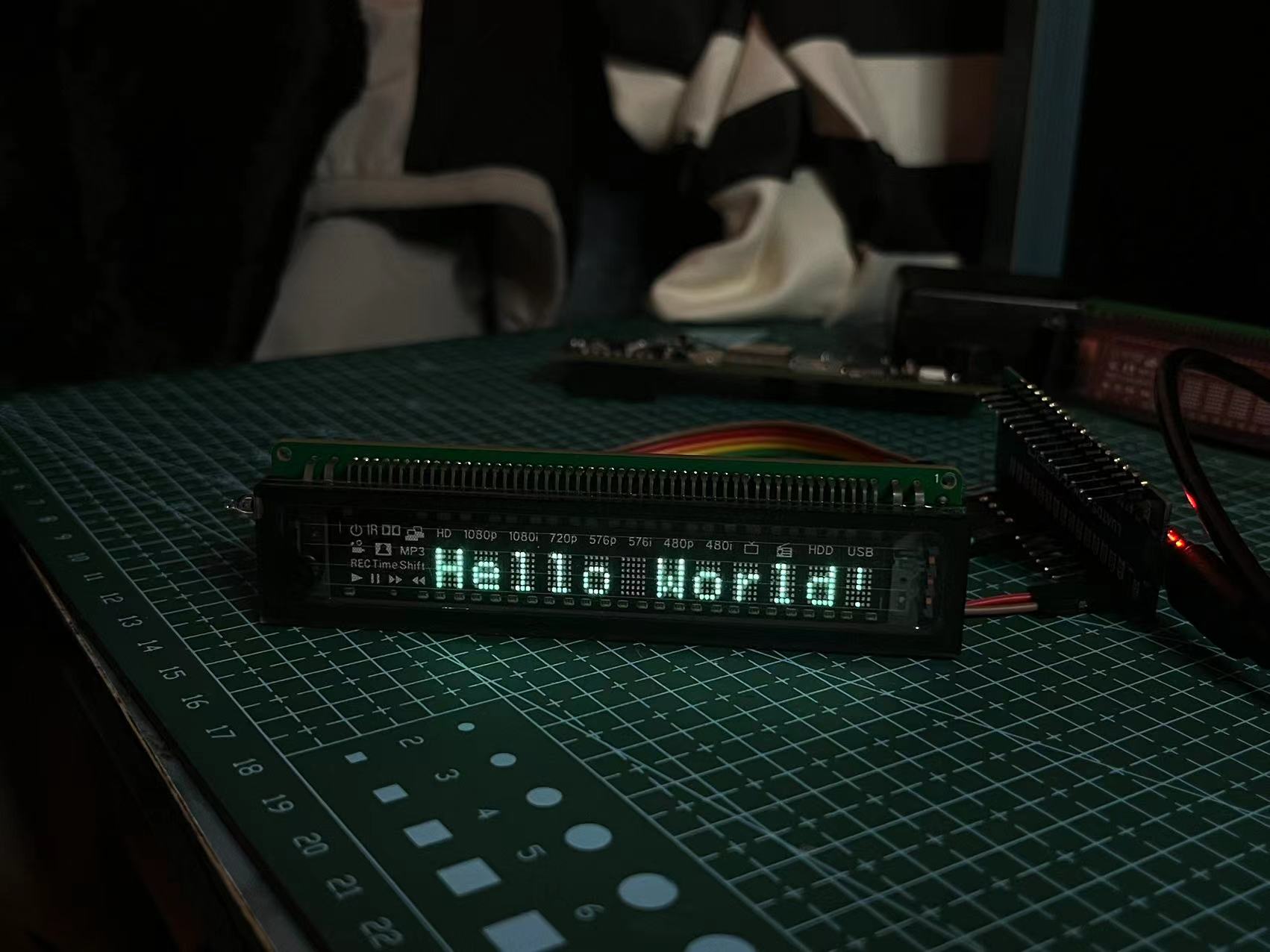

自制VFD荧光屏驱动板12位5x7点阵

垃圾佬自制VFD时钟，屏幕是淘宝捡垃圾买来的仅6元非常划算。另外闲鱼有售，有需要请留言

1. 屏幕介绍

什么是VFD （废话一下）

真空荧光显示屏（VACUUM FLUORESCENT DISPLAY）是从真空电子管发展而来的显示器件，由发射电子的阴极（直热式，统称灯丝）、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成。它利用电子撞击荧光粉，使荧光粉发光，是一种自身发光显示器件。

跟LED、LCD相比较，由于它可以做多色彩显示，亮度高，不受周围环境的影响，即使在晚上，也同样发出鲜亮的光彩。

VFD工作原理

灯丝通电加热释放电子；
栅极施加比灯丝电势高的电压，电子被加速向栅极运动；
阳极施加和栅极相等的电压，电子最终将撞向阳极上的荧光物质；如果阳极施加比灯丝电势低的电压，电子将完全被栅极捕获而不发光。
灯丝可以使用交流或直流供电，直流供电不会导致损坏。但由于灯丝和栅极阳极是平行的，而直流电施加在灯丝两端必定会一直存在一头电势较高另一头较低。导致屏内灯丝和栅极阳极间的电势差逐渐递增（减），各处电子速度不一致，最终的影响是亮度不均匀。所以基本都是交流供电。

项目	代号	最小	标准	最大	单位
灯丝电压	ef	3.24	3.6	3.96	Vac
峰值阳极电压	eb	27	30	33	Vp-p
(peak grid voltage)峰值电网电压	ec	27	30	33	Vp-p
截止偏置电压	ek	5.7	-	8.3	Vdc

灯丝电流：ef = 3.6Vac [min: 90mA ac\type: 100mAac\max:110mAac] 灯丝建议电压3.6Vac 电流 100mAac

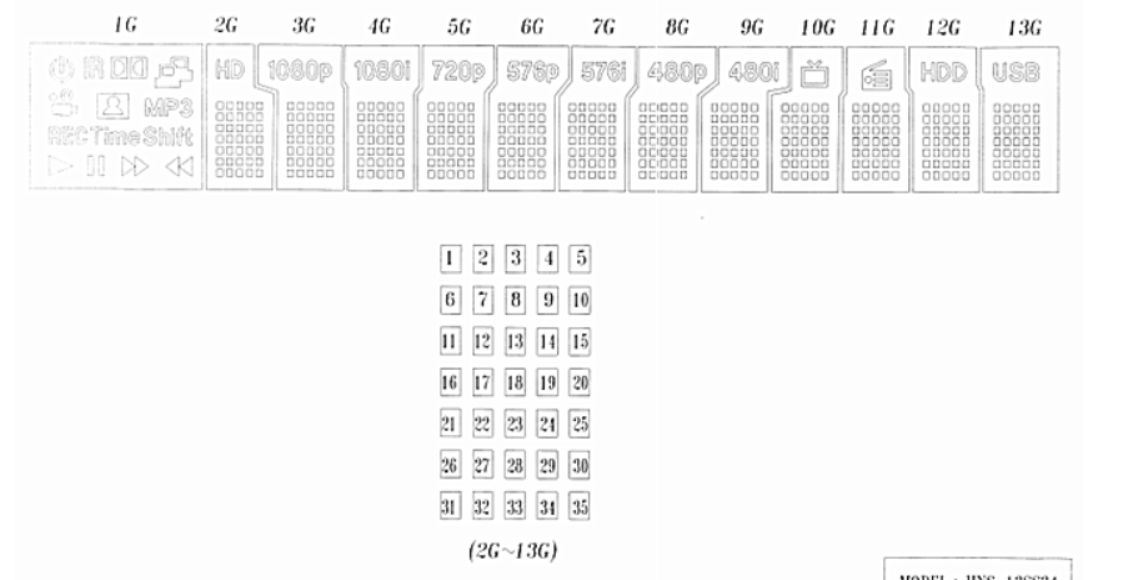

这款VFD屏幕，5x7点阵的开始引脚为P2， P1引脚是上面的图标Icon的显示引脚

2. 驱动电路

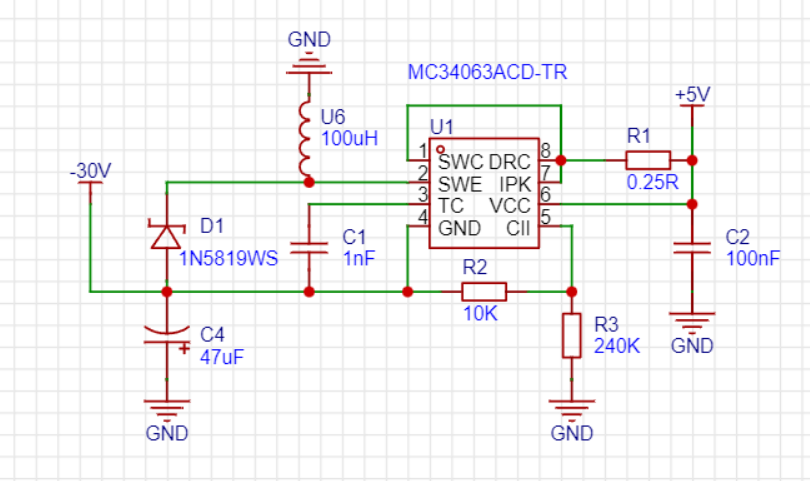

负高压电路

MC34063这款芯片，这款芯片能升降压，也能升负压。
芯片的文档： PDF文档
计算公式：
Vout = Desired output voltage; Vout| = 1.25(1+R2/R1);
1.25 * （1+ 240/10） = 31.25; R3 = 240K R2 = 10K
上图中 L1 = 100uH 电感最好选择大号点的大电流、二极管采用肖特基二极管。

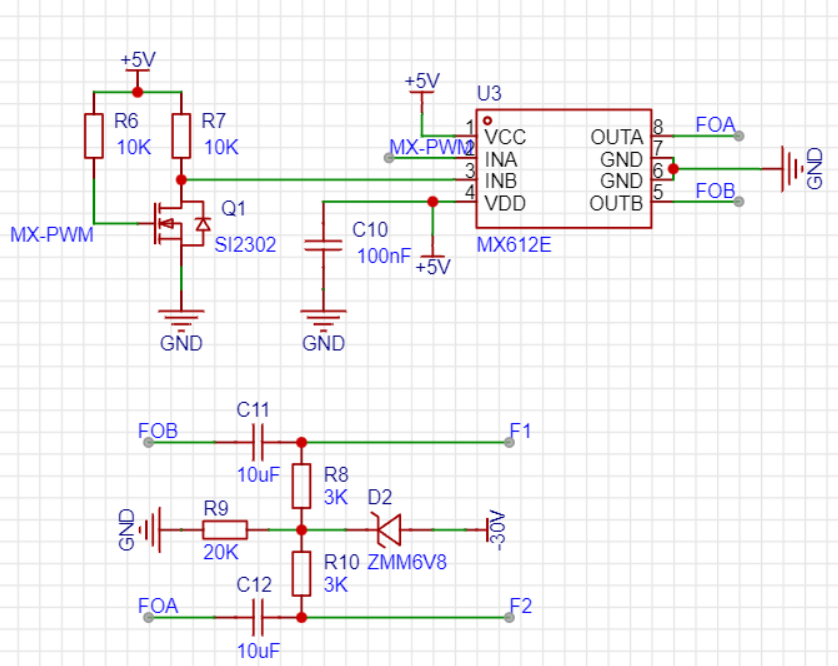

交流灯丝驱动电路

交流驱动会让VFD亮度更加均匀。
驱动芯片选择了马达驱动的芯片 MX612E 需要配合PWM信号的输入
实测PWM信号最佳为 50%的占空比，10Khz的频率

灯丝调试方法：

将频率调整大，肉眼可见灯丝发红
慢慢降低频率
直至肉眼可见在临界点正好不发红看不到发光最佳
如果灯丝发红会影响使用寿命导致损坏。

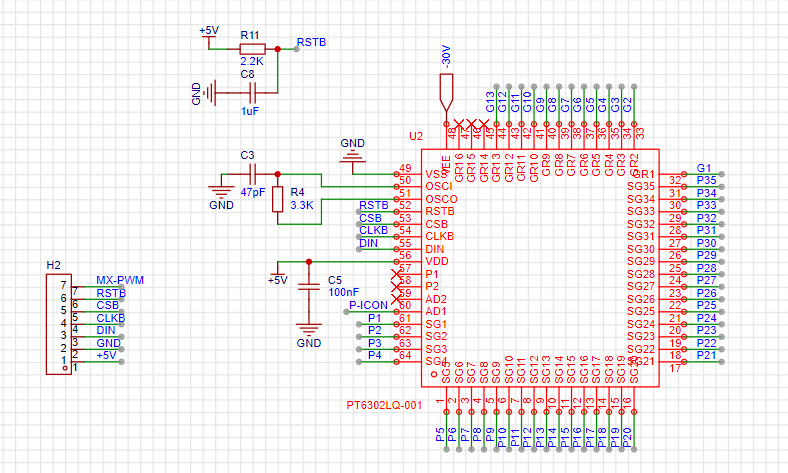

驱动芯片 PT6302LQ-xxx

PT6302是一种点阵VFD驱动器/控制器IC
利用专门设计的CMOS技术
显示字符、数字和符号。PT6302型
提供35个点阵，2个额外的分段驱动器
以及16个栅极驱动器。248种字符数据
（CGROM），8种类型的字符数据（CGRAM），16
显示数字x 2位符号数据，16位显示数字x 8
用于字符数据显示的位寄存器和2个通用寄存器
提供了用于静态操作的输出位。大头针
优化了分配和应用程序电路
易于PCB布局和节省成本的优势。

这款芯片带字库，非常方便开发。而且段和位的引脚很多，淘宝上3.5一片还包邮的那家就是
